Intel 7工艺
老化特性深度分析

探索先进制程节点中的可靠性挑战与解决方案

工艺节点

Intel 7 (10ESF)

主要老化机制

BTI + HCI

Vth漂移

~50mV/10年

性能退化

15-20%

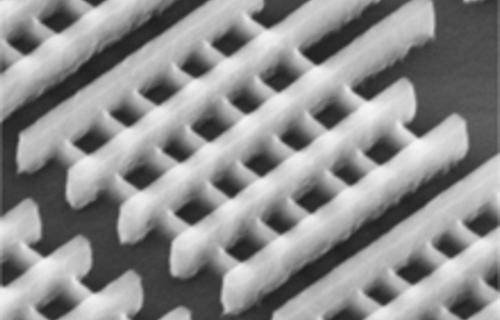

FinFET晶体管结构的电子显微镜图像

Intel 7工艺概述与老化背景

Intel 7工艺是英特尔公司推出的一种先进半导体制造工艺,此前曾被称为 10nm Enhanced SuperFin (10ESF)。 它代表了英特尔在晶体管技术上的重要进步,通过采用 FinFET(鳍式场效应晶体管)结构和第三代 SuperFin 技术, 旨在提供更高的晶体管密度和更优的性能功耗比。

Intel 7工艺被广泛应用于英特尔的第12代(Alder Lake)、第13代(Raptor Lake)以及第14代(Raptor Lake Refresh)酷睿处理器等产品中。 然而,与所有先进制程节点一样,Intel 7工艺也面临着晶体管微缩带来的可靠性挑战,尤其是在长期使用和高负载条件下, 老化效应成为影响其稳定性和寿命的关键因素。

先进制程节点的普遍挑战

在7nm及更先进的工艺节点,晶体管尺寸的持续缩小使得器件对电、热、机械等各种应力的敏感性显著增加, 从而加速了老化过程。在7nm FinFET工艺中,由于器件结构更加复杂,电场强度更高,电流密度更大, 使得老化机制如偏置温度不稳定性(BTI)、热载流子注入(HCI)和电迁移(EM) 等效应更加显著。

关键数据:在7nm工艺下,NBTI效应贡献了约70%的总时序退化,PMOS晶体管在10年内的阈值电压漂移量可达约50mV。

Intel 7工艺的主要老化机制

老化机制 主要影响 关键影响因素 典型表现
偏置温度不稳定性 (BTI) 阈值电压 (Vth) 漂移 栅极电压, 温度 电路延迟增加, 频率下降
热载流子注入 (HCI) 阈值电压 (Vth) 漂移, 跨导 (gm) 降低 漏源电压 (Vds), 温度 驱动能力下降, 性能退化
电迁移 (EM) 互连线电阻增加, 开路/短路 电流密度, 温度 功能失效, 可靠性降低

偏置温度不稳定性 (BTI)

BTI效应主要表现为晶体管的阈值电压随时间和工作条件发生漂移。根据 相关研究, 在7nm工艺下,PMOS晶体管的阈值电压漂移量在10年时间内可达到约50mV。

关键发现:在长达5个月(约1e7秒)的持续应力下, 环形振荡器的振荡频率会持续退化,这表明BTI引起的陷阱密度随时间不断增加。

热载流子注入 (HCI)

HCI效应发生在晶体管沟道中的载流子在强横向电场作用下获得足够高的动能, 成为"热载流子"并注入到栅氧化层中。

关键数据:在1.2V的工作电压下,7nm工艺的时序关键路径由于HCI效应导致的退化率 在10年时间内可达到15%-20%。

长期使用或高负载对Intel 7工艺的影响

高温对老化速率的加速作用

高温是加速半导体器件老化的重要因素。研究表明,在125℃下进行100小时的老化仿真, 其效果可能相当于在25℃下运行10年所经历的老化程度。

"当环境温度从室温升高到125℃时,BTI引起的环形振荡器频率退化速率会显著增加。"

高电压对老化机制的加剧

高电压是加剧Intel 7工艺老化效应的另一个重要因素。在1.2V的工作电压下, 10年内时序关键路径因HCI和BTI等效应导致的退化率可达15%-20%。

重要提示:即使在工作电压范围内,电压的微小增加也会对老化速率产生非线性放大效果。

Intel 7工艺老化特性的具体表现与数据

阈值电压 (Vth) 漂移

阈值电压漂移是Intel 7工艺在长期使用或高负载下最主要的老化表现之一。 研究显示 ,在7nm工艺下,PMOS晶体管的阈值电压在10年周期内预计漂移约50毫伏。

关键机制:NBTI效应是时序退化的主要贡献者,在7nm工艺下贡献了约70%的总时序退化。

晶体管阈值电压漂移示意图

最小工作电压 (Vmin/VDDmin) 上升

随着芯片老化,其最小稳定工作电压会呈现上升趋势。一项关于自适应电压定标的研究显示, 在某种半导体工艺下,由于NBTI效应,芯片的最小工作电压在24个月的通电操作后提高了50mV。

0.85V

初始Vmin

0.9V

老化后Vmin

50mV

24个月漂移

环形振荡器频率的长期退化

一项针对7nm FinFET技术的超长期测量研究 显示,在125℃的环境温度和0.75V的标称电源电压下,环形振荡器在整个测量期间内表现出持续的、与时间相关的退化。

"即使是在长达5个月(1e7秒)的时间尺度下,也未观察到退化的饱和趋势,这表明老化效应在长期运行中会持续累积。"

实际案例:英特尔13/14代酷睿处理器"缩缸"问题分析

"缩缸"现象描述

英特尔第13代和14代酷睿处理器出现的"缩缸"现象,描述了CPU在长期使用后, 特别是在高负载和高温环境下,性能逐渐退化的表现。具体症状包括:

  • CPU无法维持原有的最高运行频率
  • 需要更高的电压才能维持稳定运行
  • 大型游戏或高负荷计算时出现帧率下降、程序卡顿
  • 系统崩溃、蓝屏或数据损坏
电脑蓝屏错误画面

问题根源:高电压与高温下的可靠性老化

根据英特尔的官方声明, 导致部分13/14代酷睿处理器不稳定的直接原因是"过高的运行电压",而这一过高的电压是由 "微代码算法向处理器发送了错误的电压请求"造成的。

Vmin Shift Instability

处理器核心内部的某些电路(如时钟树电路)在升高的电压和温度下会发生可靠性下降, 导致跨多核的Vmin(最小运行电压)大幅提升。

游戏企业影响

100%

部分企业服务器崩溃率

处理器损坏

18个月

i9-13900K典型损坏时间

解决方案

0x129

微代码更新版本

应对老化:自适应电压调整 (AVS) 技术的应用

AVS技术原理

自适应电压调整技术是一种动态电源管理技术,其核心原理在于根据芯片的实际工作状态、 性能需求以及老化程度,实时、连续地调节供电电压。

1
监测电路性能或老化指标
2
检测性能下降趋势
3
动态调整供电电压补偿老化

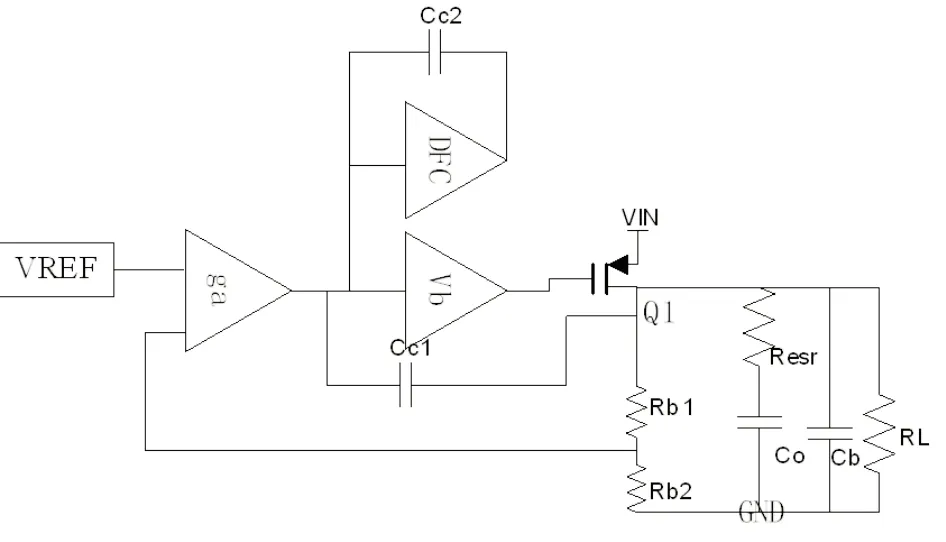

自适应电压调节系统操作原理示意图

AVS对NBTI等老化效应的补偿机制

AVS系统通过监测电路性能,可以感知到由NBTI引起的性能下降。 相关专利 描述了AVS如何补偿NBTI:系统跟踪总供电时间,并根据预设的校正因子来调整最小电压值。

补偿效果:每24个月VDDmin需提高50mV以补偿NBTI,从初始的0.85V调整到0.9V, 确保电路功能正常并维持原始工作频率。

总结与展望

Intel 7工艺老化特性的核心挑战

Intel 7工艺的核心挑战主要源于晶体管尺寸微缩带来的固有可靠性问题。 偏置温度不稳定性 (BTI) 和热载流子注入 (HCI) 是导致晶体管参数漂移的主要机制, 进而引发电路性能退化和最小工作电压 (Vmin) 上升。

主要老化机制

  • • BTI:阈值电压漂移
  • • HCI:驱动能力下降
  • • EM:互连线可靠性降低

加速因素

  • • 高温:显著加速老化速率
  • • 高电压:非线性放大效果
  • • 高负载:长期累积效应

未来研究方向与可靠性提升策略

面对Intel 7工艺及其他更先进制程节点的老化挑战,未来的研究方向和可靠性提升策略 将更加注重多层面的协同优化。

工艺层面

新材料、器件结构和制造技术的持续探索

电路设计

精确老化预测模型和鲁棒性设计技术

系统层面

AVS、DFS和智能化热管理策略

AI技术

机器学习在老化建模和预测健康管理中的应用

"在追求更高性能和更低功耗的同时,有效管理和缓解老化效应, 确保芯片在整个预期寿命内的可靠运行,是先进制程工艺面临的核心挑战。"
