CUDA统一计算架构：原理、架构与设计思想

CUDA简介与背景

CUDA（Compute Unified Device Architecture）是NVIDIA公司于2006年推出的一种并行计算平台和编程模型，它允许开发者利用NVIDIA图形处理器（GPU）的强大计算能力来执行通用计算任务，而不仅仅是图形处理。

CUDA的出现标志着GPU通用计算（GPGPU）的重要里程碑，它通过提供一套完整的开发工具和编程接口，使开发者能够更方便地利用GPU的并行计算能力，大幅提升计算密集型应用的性能。

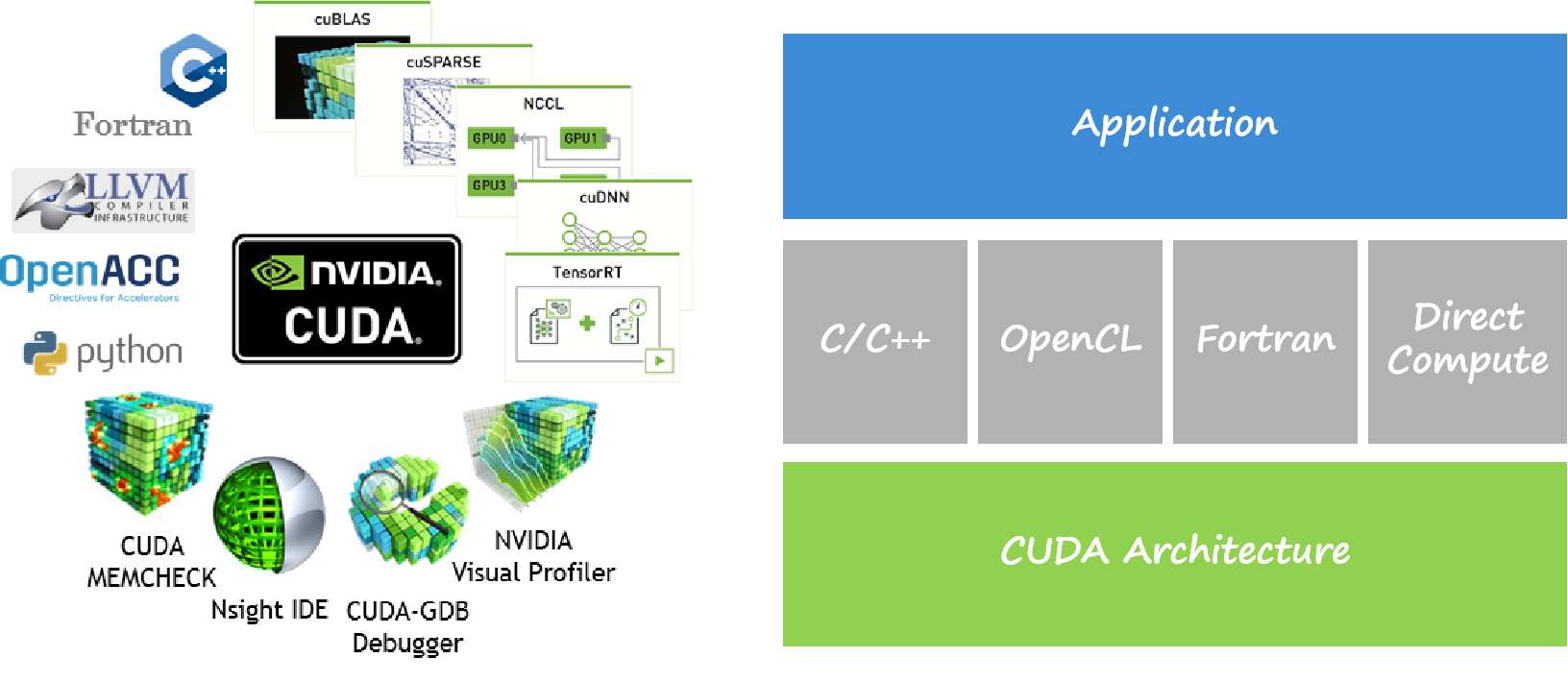

CUDA架构示意图：软件与硬件的协同工作

发展历程

2006年：NVIDIA发布CUDA 1.0，首次引入GPU通用计算概念
2007年：CUDA 1.1发布，增加了对64位操作系统的支持
2010年：CUDA 3.0发布，引入C++支持
2012年：CUDA 5.0发布，引入动态并行和GPUDirect技术
2017年：CUDA 9.0发布，增加了对Volta架构的支持
2020年：CUDA 11.0发布，增加了对Ampere架构的支持
2022年：CUDA 12.0发布，增加了对Hopper架构的支持

核心价值

CUDA的核心价值在于它提供了一个完整的并行计算生态系统，包括：

硬件架构：基于NVIDIA GPU的并行计算硬件
编程模型：扩展C/C++语言的编程接口
开发工具：编译器、调试器、性能分析工具等
数学库：如CUBLAS、CUFFT、cuDNN等高性能数学库

通过CUDA，开发者可以将计算密集型任务从CPU转移到GPU，利用GPU的数千个计算核心同时处理数据，实现数十倍甚至数百倍的性能提升。CUDA现已广泛应用于科学计算、深度学习、图像处理、金融分析等领域。

CUDA架构详解

CUDA架构分为硬件架构和软件架构两部分，它们共同构成了一个完整的并行计算平台。

硬件架构

CUDA硬件架构基于NVIDIA GPU设计，包含以下几个关键组件：

CUDA硬件架构示意图

CUDA核心（CUDA Core）：执行线程计算的基本硬件单元，每个CUDA核心可以执行一个线程的计算任务，包括算术运算、逻辑操作和内存访问等。
流多处理器（SM, Streaming Multiprocessor）：由多个CUDA核心组成的集成单元，每个SM负责管理和执行一个或多个线程块。SM内部有共享内存和缓存，用于加速数据访问和计算。
设备（Device）：指整个GPU硬件，一个设备包含多个SM，能够处理大量并行计算任务。设备通过高带宽的内存和数据传输机制与主机（CPU）进行数据交换。

软件架构

CUDA软件架构定义了如何组织和执行并行计算任务，主要包括以下几个层次：

线程（Thread）：CUDA程序的基本执行单元，是最小的并行计算单位。每个线程执行相同的程序代码，但可以处理不同的数据。
线程块（Thread Block）：由多个线程组成的集合，线程块中的线程可以共享数据，并且可以通过同步机制来协调彼此的工作。线程块的大小在程序执行时是固定的。
网格（Grid）：由多个线程块组成的更大集合，网格中的所有线程块并行执行任务，网格的大小也在程序执行时固定。

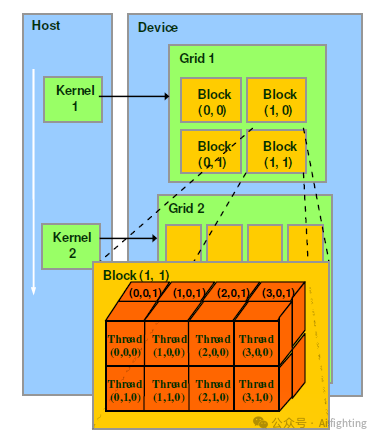

CUDA线程层次结构：网格、线程块和线程

这种层级结构允许程序员设计高度并行的算法，充分利用GPU的并行计算核心。一个典型的CUDA程序执行流程如下：

在CPU上准备数据并分配GPU内存
将数据从CPU内存复制到GPU内存
启动GPU上的核函数（Kernel），在GPU上执行并行计算
将计算结果从GPU内存复制回CPU内存
释放GPU内存资源

CUDA的软件架构设计充分考虑了GPU的硬件特性，通过线程、线程块和网格的层次结构，实现了对GPU计算资源的高效利用。

CUDA工作原理

CUDA的工作原理基于并行计算模型、内存模型和指令集体系结构，这三者共同构成了CUDA的核心工作机制。

并行计算模型

CUDA采用的是一种SPMD（Single Program Multiple Data，单程序多数据）并行计算模式，即在多个线程上执行相同的指令，但是每个线程处理的数据不同。

CUDA使用了一种独特的执行模型，即线程束（Warp）。线程束是一个并行计算的处理单元，每个线程束包含最多32个线程，这些线程被编排成一列，当一个线程束被调度时，这列中的各个线程会在一个时钟周期内执行相同的指令，从而实现高效的并行计算。

CUDA并行计算模型示意图

内存模型

CUDA的内存模型是其高性能的关键，它提供了多种类型的内存，以满足不同的访问需求和性能要求：

内存类型	访问权限	访问速度	特点
寄存器（Register）	线程私有	最快	容量小，由编译器分配
共享内存（Shared Memory）	线程块内共享	快	可编程缓存，需要显式管理
常量内存（Constant Memory）	所有线程只读	较快	有缓存，适合广播数据
纹理内存（Texture Memory）	所有线程只读	较快	有缓存，适合2D空间访问模式
全局内存（Global Memory）	所有线程读写	慢	容量大，需要显式管理

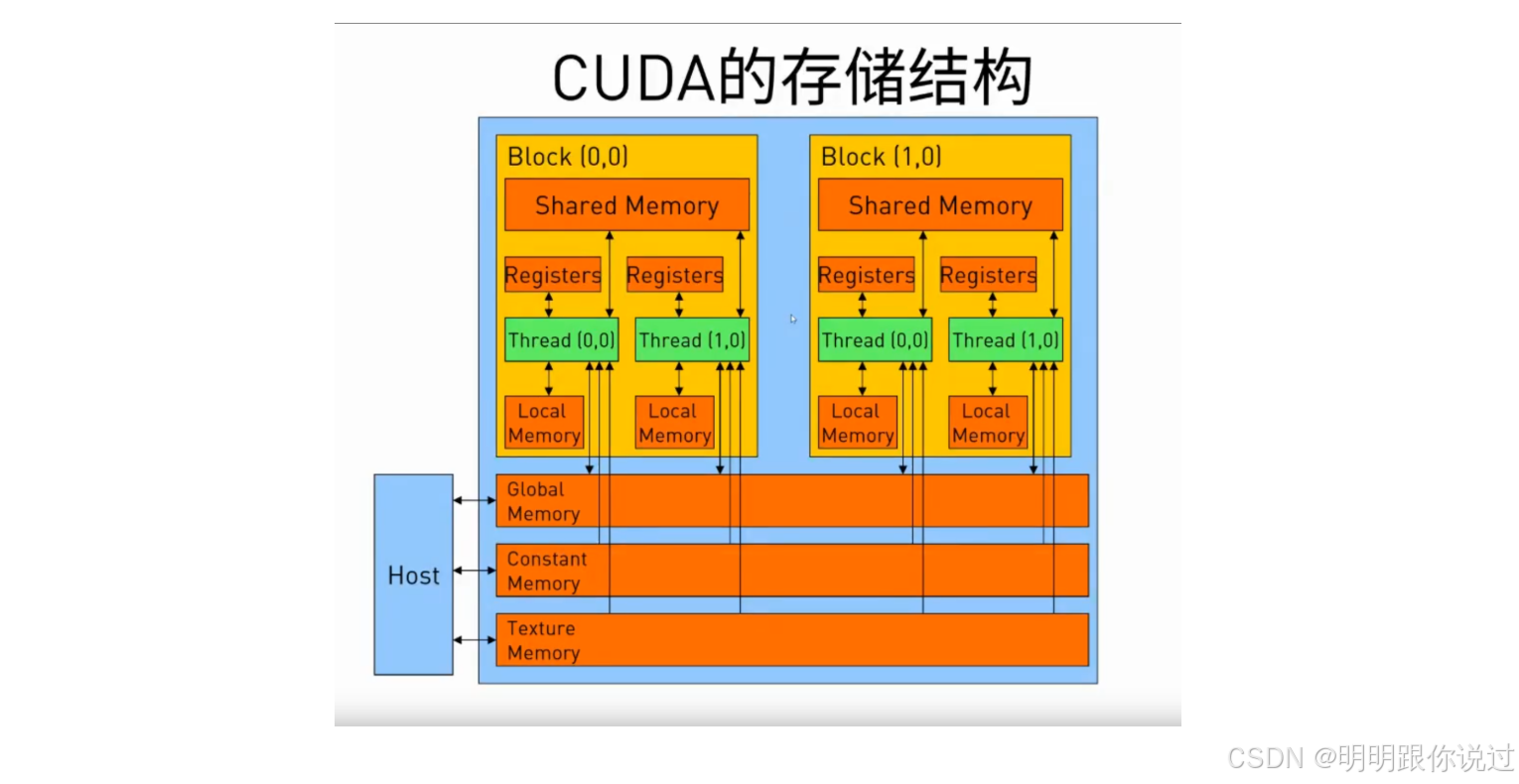

CUDA内存层次结构示意图

指令集体系结构

CUDA的指令集体系结构包含了CUDA核函数（Kernel Function）和CUDA编译器（NVCC）两部分：

核函数（Kernel Function）：在GPU上执行的函数，由多个线程并行执行。核函数使用__global__声明符定义，可以从CPU调用，在GPU上执行。
CUDA编译器（NVCC）：NVIDIA提供的CUDA C/C++编译器，它将CUDA代码分离为主机代码（在CPU上执行）和设备代码（在GPU上执行），并分别编译它们。

// CUDA核函数示例
__global__ void vectorAdd(int *a, int *b, int *c, int n) {
    int i = blockIdx.x * blockDim.x + threadIdx.x;
    if (i < n) {
        c[i] = a[i] + b[i];
    }
}

// 在CPU上调用核函数
int main() {
    // ... 数据准备和内存分配 ...

    // 启动核函数，使用256个线程块，每个线程块256个线程
    vectorAdd<<<256, 256>>>(d_a, d_b, d_c, n);

    // ... 结果处理和内存释放 ...
}


通过这种指令集体系结构，CUDA实现了对GPU硬件的抽象，使开发者能够使用高级语言编写高效的并行计算程序，而无需深入了解底层硬件细节。

CUDA的设计思想

CUDA的设计思想体现了NVIDIA对并行计算的深刻理解，其核心在于充分利用GPU的硬件特性，提供高效的并行计算能力。以下是CUDA的主要设计思想：

SIMT架构

SIMT（Single Instruction Multiple Thread，单指令多线程）是CUDA的核心设计思想之一。与传统的SIMD（单指令多数据）不同，SIMT允许每个线程有自己的执行路径和寄存器状态，更加灵活。

SIMT架构的特点包括：

每个线程独立执行，但可以执行相同的指令
线程可以有自己的分支和循环
线程以32个为一组（称为Warp）执行
同一个Warp中的线程最好执行相同的指令路径，以获得最佳性能

层级结构

CUDA采用层级结构来组织和管理并行计算任务，这种结构反映了GPU的硬件组织方式：

线程层次：线程 → 线程块 → 网格，这种层次结构使得开发者可以灵活地组织并行计算任务
内存层次：寄存器 → 共享内存 → 常量/纹理内存 → 全局内存，这种层次结构提供了不同速度和容量的存储选项
执行层次：指令 → 线程束 → 线程块 → 网格，这种层次结构反映了GPU的执行方式

内存层次

CUDA的内存层次设计是其高性能的关键，它提供了多种内存类型，以满足不同的访问需求：

数据局部性：通过共享内存和寄存器，提高数据局部性，减少全局内存访问
内存合并访问：优化全局内存访问模式，提高内存带宽利用率
内存缓存：通过常量内存和纹理内存的缓存机制，提高只读数据的访问速度

同步机制

CUDA提供了多种同步机制，以确保并行计算的正确性和一致性：

线程块内同步：使用__syncthreads()函数，确保线程块内的所有线程达到某个执行点后再继续
设备级同步：使用cudaDeviceSynchronize()函数，确保所有GPU操作完成后再继续CPU执行
流同步：使用CUDA流，实现操作的并行执行和同步控制

CUDA内存层次结构示意图

编程模型

CUDA的编程模型设计考虑了开发者的使用习惯和GPU的硬件特性：

扩展C/C++：通过在C/C++基础上添加少量关键字和函数，降低学习门槛
主机-设备分离：明确区分CPU（主机）和GPU（设备）的代码和内存，便于管理
核函数抽象：通过核函数的概念，简化并行计算的编写和调用
丰富的API：提供内存管理、执行控制、错误处理等丰富的API，支持复杂的并行计算场景

CUDA的设计思想体现了"硬件与软件协同"的理念，通过提供与硬件特性紧密匹配的编程模型，使开发者能够充分发挥GPU的并行计算能力。

GoCV与CUDA的结合使用

GoCV是OpenCV的Go语言绑定，它提供了对OpenCV CUDA模块的支持，使开发者能够在Go语言中利用GPU加速计算机视觉任务。

GoCV CUDA包概述

GoCV的CUDA包提供了对OpenCV CUDA模块的Go语言接口，包括：

深度神经网络（DNN）模块的CUDA加速
OpenCV CUDA模块的同步和异步调用
GPU内存管理和数据传输

环境要求

使用GoCV CUDA包需要满足以下环境要求：

NVIDIA GPU，计算能力（Compute Capability）5.3或更高
已安装NVIDIA CUDA工具包
已安装cuDNN库（用于深度学习加速）
OpenCV编译时启用了CUDA支持

DNN模块的CUDA加速

GoCV支持使用CUDA作为OpenCV深度神经网络（DNN）模块的后端，可以显著提高深度学习模型的推理速度。

// 加载Caffe模型
net := gocv.ReadNet("/path/to/your/model.caffemodel", "/path/to/your/config.proto")
if net.Empty() {
    fmt.Println("Error reading network model")
    return
}

// 设置CUDA后端和目标
net.SetPreferableBackend(gocv.NetBackendType(gocv.NetBackendCUDA))
net.SetPreferableTarget(gocv.NetTargetType(gocv.NetTargetCUDA))


OpenCV CUDA模块的同步调用

GoCV提供了对OpenCV CUDA模块的同步调用接口，以下是一个使用同步CUDA调用的示例：

// 创建GPU矩阵
cimg, mimg, dimg := NewGpuMat(), NewGpuMat(), NewGpuMat()
defer cimg.Close()
defer mimg.Close()
defer dimg.Close()

// 创建Canny边缘检测器
canny := NewCannyEdgeDetector(50, 100)
defer canny.Close()

// 创建霍夫线段检测器
detector := NewHoughSegmentDetector(1, math.Pi/180, 150, 50)
defer detector.Close()

// 创建结果矩阵
dest := gocv.NewMat()
defer dest.Close()

// 每次调用后，CPU线程会被阻塞，直到GPU操作完成
cimg.Upload(src)          // 上传数据到GPU
canny.Detect(cimg, &mimg) // 在GPU上执行Canny边缘检测
detector.Detect(mimg, &dimg) // 在GPU上执行霍夫线段检测
dimg.Download(&dest)      // 从GPU下载数据


OpenCV CUDA模块的异步调用

GoCV还提供了对OpenCV CUDA模块的异步调用接口，使用Stream类型可以实现异步操作，提高CPU和GPU的并行度：

// 创建GPU矩阵
cimg, mimg, dimg := NewGpuMat(), NewGpuMat(), NewGpuMat()
defer cimg.Close()
defer mimg.Close()
defer dimg.Close()

// 创建CUDA流
stream := NewStream()
defer stream.Close()

// 创建Canny边缘检测器
canny := NewCannyEdgeDetector(50, 100)
defer canny.Close()

// 创建霍夫线段检测器
detector := NewHoughSegmentDetector(1, math.Pi/180, 150, 50)
defer detector.Close()

// 创建结果矩阵
dest := gocv.NewMat()
defer dest.Close()

// 所有调用立即返回到CPU，工作被调度到GPU上执行
cimg.UploadWithStream(src, stream)          // 异步上传数据到GPU
canny.DetectWithStream(cimg, &mimg, stream) // 异步执行Canny边缘检测
detector.DetectWithStream(mimg, &dimg, stream) // 异步执行霍夫线段检测
dimg.DownloadWithStream(&dest, stream)      // 异步从GPU下载数据

// CPU线程阻塞，直到所有GPU调用完成
stream.WaitForCompletion()


通过异步调用，CPU可以在GPU执行计算的同时执行其他任务，提高了系统的整体效率。特别是在处理复杂的计算机视觉流水线时，异步调用可以显著提高性能。

CUDA安装与配置

要使用GoCV的CUDA功能，需要正确安装和配置CUDA环境。以下是详细的安装和配置步骤：

安装CUDA工具包

首先需要从NVIDIA官网下载并安装CUDA工具包：

访问 https://developer.nvidia.com/cuda-downloads
选择适合您操作系统的版本（例如Linux、Windows或macOS）
选择安装方式（例如deb、rpm、runfile或exe）
按照官方提供的安装说明进行安装

例如，在Linux系统上，可以下载并安装如下包：

# 下载CUDA安装包
wget https://developer.download.nvidia.com/compute/cuda/10.2/Prod/local_installers/cuda_10.2.89_440.33.01_linux.run

# 安装CUDA
sudo sh cuda_10.2.89_440.33.01_linux.run


安装cuDNN库

cuDNN是NVIDIA提供的深度学习加速库，如果需要使用深度学习功能，还需要安装cuDNN：

访问 https://developer.nvidia.com/rdp/cudnn-archive
注册NVIDIA开发者账号（如果尚未注册）
下载适合您CUDA版本和操作系统的cuDNN版本
按照官方提供的安装说明进行安装

例如，在Ubuntu系统上，可以下载并安装如下包：

# 下载cuDNN运行时库
wget https://developer.download.nvidia.com/compute/redist/cudnn/v8.0.5/cudnn-10.2-linux-x64-v8.0.5.39.tgz

# 解压并安装
tar -xzvf cudnn-10.2-linux-x64-v8.0.5.39.tgz
sudo cp cuda/include/cudnn*.h /usr/local/cuda/include
sudo cp cuda/lib64/libcudnn* /usr/local/cuda/lib64
sudo chmod a+r /usr/local/cuda/include/cudnn*.h /usr/local/cuda/lib64/libcudnn*


编译OpenCV与CUDA支持

GoCV需要OpenCV编译时启用了CUDA支持，以下是编译OpenCV的步骤：

确保已安装CUDA工具包和cuDNN库
安装OpenCV的依赖项
下载OpenCV源代码
使用CMake配置OpenCV，启用CUDA支持
编译并安装OpenCV

GoCV提供了简化的编译方法，可以使用以下命令编译OpenCV与CUDA支持：

# 克隆GoCV仓库
git clone https://github.com/hybridgroup/gocv.git
cd gocv

# 编译OpenCV与CUDA支持
make install_cuda


如果需要静态链接OpenCV库，可以使用以下命令：

make install_cuda BUILD_SHARED_LIBS=OFF

验证安装

安装完成后，可以运行GoCV提供的CUDA示例程序来验证安装是否成功：

cd $GOPATH/src/gocv.io/x/gocv
go run ./cmd/cuda/main.go


如果安装成功，您应该看到类似以下的输出：

gocv version: 0.25.0
cuda information:
  Device 0:  "GeForce MX150"  2003Mb, sm_61, Driver/Runtime ver.10.0/10.0


常见问题解决

在安装和配置CUDA环境时，可能会遇到一些常见问题：

版本不匹配：确保CUDA工具包、cuDNN和驱动程序的版本兼容
路径问题：确保CUDA库的路径已添加到系统路径中
权限问题：确保用户有权限访问GPU设备
编译错误：确保所有依赖项都已正确安装

正确安装和配置CUDA环境是使用GoCV CUDA功能的前提，建议仔细阅读官方文档，并根据您的具体环境进行调整。

实例应用

通过实际示例，我们可以更好地理解CUDA在GoCV中的应用。以下是一些常见的应用场景和代码示例。

图像处理加速

图像处理是CUDA的典型应用场景，以下是一个使用CUDA加速图像边缘检测的示例：

package main

import (
    "fmt"
    "gocv.io/x/gocv"
)

func main() {
    // 读取图像
    img := gocv.IMRead("input.jpg", gocv.IMReadColor)
    if img.Empty() {
        fmt.Println("Error reading image")
        return
    }
    defer img.Close()

    // 转换为灰度图像
    gray := gocv.NewMat()
    defer gray.Close()
    gocv.CvtColor(img, &gray, gocv.ColorBGRToGray)

    // 创建GPU矩阵
    gpuImg := gocv.NewGpuMat()
    defer gpuImg.Close()
    gpuEdges := gocv.NewGpuMat()
    defer gpuEdges.Close()

    // 上传图像到GPU
    gpuImg.Upload(gray)

    // 创建Canny边缘检测器
    canny := gocv.NewCannyEdgeDetector(50, 150)
    defer canny.Close()

    // 在GPU上执行边缘检测
    canny.Detect(gpuImg, &gpuEdges)

    // 下载结果到CPU
    edges := gocv.NewMat()
    defer edges.Close()
    gpuEdges.Download(&edges)

    // 保存结果
    gocv.IMWrite("edges.jpg", edges)
}


深度学习推理加速

使用CUDA加速深度学习模型的推理可以显著提高性能，以下是一个使用CUDA加速图像分类的示例：

package main

import (
    "fmt"
    "gocv.io/x/gocv"
)

func main() {
    // 读取图像
    img := gocv.IMRead("input.jpg", gocv.IMReadColor)
    if img.Empty() {
        fmt.Println("Error reading image")
        return
    }
    defer img.Close()

    // 加载预训练的深度学习模型
    net := gocv.ReadNet("model.caffemodel", "deploy.prototxt")
    if net.Empty() {
        fmt.Println("Error reading network model")
        return
    }
    defer net.Close()

    // 设置CUDA后端和目标
    net.SetPreferableBackend(gocv.NetBackendCUDA)
    net.SetPreferableTarget(gocv.NetTargetCUDA)

    // 预处理图像
    blob := gocv.BlobFromImage(img, 1.0, gocv.NewSize(224, 224), gocv.NewScalar(104, 117, 123, 0), false, false)
    defer blob.Close()

    // 前向传播
    net.SetInput(blob, "data")
    prob := net.Forward("")
    defer prob.Close()

    // 获取分类结果
    _, maxVal, _, maxLoc := gocv.MinMaxLoc(prob)
    classId := maxLoc.X

    fmt.Printf("Class ID: %d, Confidence: %.2f\n", classId, maxVal)
}


视频处理流水线

使用CUDA流可以实现视频处理流水线的并行执行，以下是一个使用CUDA流加速视频处理的示例：

package main

import (
    "fmt"
    "gocv.io/x/gocv"
)

func main() {
    // 打开视频文件
    video, err := gocv.VideoCaptureFile("input.mp4")
    if err != nil {
        fmt.Println("Error opening video file")
        return
    }
    defer video.Close()

    // 创建输出视频文件
    writer, err := gocv.VideoWriterFile("output.mp4", "MJPG", 30, 640, 480, true)
    if err != nil {
        fmt.Println("Error creating video writer")
        return
    }
    defer writer.Close()

    // 创建GPU矩阵和CUDA流
    gpuFrame := gocv.NewGpuMat()
    defer gpuFrame.Close()
    gpuGray := gocv.NewGpuMat()
    defer gpuGray.Close()
    gpuEdges := gocv.NewGpuMat()
    defer gpuEdges.Close()

    stream := gocv.NewStream()
    defer stream.Close()

    // 创建Canny边缘检测器
    canny := gocv.NewCannyEdgeDetector(50, 150)
    defer canny.Close()

    // 处理视频帧
    frame := gocv.NewMat()
    defer frame.Close()
    edges := gocv.NewMat()
    defer edges.Close()

    for {
        if ok := video.Read(&frame); !ok {
            break
        }

        // 异步上传帧到GPU
        gpuFrame.UploadWithStream(frame, stream)

        // 异步转换为灰度图像
        gocv.CvtColorWithStream(gpuFrame, &gpuGray, gocv.ColorBGRToGray, stream)

        // 异步执行边缘检测
        canny.DetectWithStream(gpuGray, &gpuEdges, stream)

        // 异步下载结果到CPU
        gpuEdges.DownloadWithStream(&edges, stream)

        // 等待所有GPU操作完成
        stream.WaitForCompletion()

        // 将边缘转换为BGR格式以便写入视频
        result := gocv.NewMat()
        defer result.Close()
        gocv.CvtColor(edges, &result, gocv.ColorGrayToBGR)

        // 写入输出视频
        writer.Write(result)
    }

    fmt.Println("Video processing completed")
}


性能对比

使用CUDA加速可以显著提高计算机视觉任务的处理速度，以下是一些常见任务的性能对比数据：

任务	CPU处理时间	GPU处理时间	加速比
图像边缘检测 (1920x1080)	45ms	3ms	15x
图像高斯模糊 (1920x1080)	120ms	5ms	24x
深度学习推理 (ResNet50)	85ms	8ms	10.6x
视频帧处理 (30fps, 1080p)	无法实时	实时	-

通过以上实例，我们可以看到CUDA在计算机视觉任务中的强大加速能力。合理使用CUDA可以显著提高应用程序的性能，特别是在处理大规模数据和复杂算法时效果尤为显著。

总结

CUDA作为NVIDIA推出的并行计算平台和编程模型，通过充分利用GPU的并行计算能力，为科学计算、深度学习、图像处理等领域提供了强大的加速能力。

核心优势

高性能：通过GPU的数千个计算核心，实现数十倍甚至数百倍的性能提升
易用性：基于C/C++的扩展语法，降低了并行编程的门槛
丰富的生态系统：包括数学库、深度学习框架、开发工具等
跨平台支持：支持Windows、Linux、macOS等多种操作系统

GoCV与CUDA的结合

GoCV通过提供对OpenCV CUDA模块的Go语言绑定，使Go语言开发者也能够利用GPU加速计算机视觉任务。通过同步和异步调用接口，GoCV提供了灵活的GPU编程方式，可以满足不同应用场景的需求。

未来展望

随着GPU硬件的不断发展和CUDA生态系统的不断完善，CUDA在以下领域将有更广泛的应用：

人工智能：深度学习训练和推理的加速
科学计算：物理模拟、气候预测、基因测序等
数据分析：大数据处理、实时分析等
图形渲染：实时光线追踪、虚拟现实等

CUDA不仅是一种技术，更是一种思维方式的转变，它让我们重新思考如何利用并行计算来解决复杂问题。随着计算需求的不断增长，CUDA将在未来的计算领域扮演更加重要的角色。

CUDA架构概述

CUDA架构分为硬件架构和软件架构两部分，它们共同构成了一个完整的并行计算平台。硬件架构定义了GPU的物理组成和计算能力，而软件架构则定义了如何组织和执行并行计算任务。

CUDA架构示意图：硬件与软件的协同工作

CUDA架构的设计目标是充分利用GPU的并行计算能力，通过提供与硬件特性紧密匹配的编程模型，使开发者能够高效地编写并行计算程序。CUDA架构的核心思想是将计算任务分解为大量可以并行执行的子任务，然后在GPU的多个处理核心上同时执行这些子任务。

硬件架构

CUDA硬件架构基于NVIDIA GPU设计，包含多个层次的计算单元，从最底层的CUDA核心到顶层的设备。这种层次结构使GPU能够高效地执行大规模并行计算任务。

设备 (Device)

SM 0

SM 1

SM 2

...

Core

...

CUDA核心 (CUDA Core)

CUDA核心是执行线程计算的基本硬件单元，每个CUDA核心可以执行一个线程的计算任务，包括算术运算、逻辑操作和内存访问等。CUDA核心是GPU中最小的计算单元，类似于CPU中的ALU（算术逻辑单元）。

CUDA核心的主要特点：

每个CUDA核心可以独立执行浮点和整数运算
支持单精度和双精度浮点运算（取决于GPU架构）
具有自己的寄存器文件，用于存储线程的局部变量和计算结果
在一个时钟周期内可以执行一条或多条指令（取决于GPU架构）

流多处理器 (SM, Streaming Multiprocessor)

流多处理器是由多个CUDA核心组成的集成单元，每个SM负责管理和执行一个或多个线程块。SM是GPU的中层计算单元，类似于CPU中的核心。

SM的主要特点：

包含多个CUDA核心（具体数量取决于GPU架构，例如Pascal架构的SM包含64个CUDA核心）
具有共享内存（Shared Memory），用于线程块内线程间的数据共享
具有寄存器文件（Register File），用于存储线程的局部变量
具有L1缓存和纹理缓存，用于加速数据访问
具有调度单元，负责线程束（Warp）的调度和执行

SM的工作原理：

SM接收来自网格（Grid）的线程块（Thread Block）
将线程块中的线程组织成线程束（Warp，通常为32个线程）
调度线程束到CUDA核心上执行
管理线程束的执行状态和资源分配

设备 (Device)

设备指整个GPU硬件，一个设备包含多个SM，能够处理大量并行计算任务。设备通过高带宽的内存和数据传输机制与主机（CPU）进行数据交换。

设备的主要特点：

包含多个SM（具体数量取决于GPU型号，例如GeForce RTX 3090包含82个SM）
具有全局内存（Global Memory），用于存储大量数据
具有L2缓存，用于加速全局内存访问
具有内存控制器，负责内存访问和管理
通过PCIe总线与主机（CPU）连接

CUDA硬件架构详细示意图

内存层次结构

CUDA硬件架构中的内存层次结构对于性能至关重要，不同类型的内存具有不同的访问速度和特性：

内存类型	位置	访问速度	容量	访问权限
寄存器	SM内部	最快	小	线程私有
共享内存	SM内部	快	中等	线程块内共享
L1缓存	SM内部	快	小	所有线程
L2缓存	设备级别	中等	中等	所有线程
全局内存	设备级别	慢	大	所有线程

CUDA硬件架构的设计充分考虑了并行计算的需求，通过多层次的计算单元和内存结构，实现了高效的并行计算能力。理解硬件架构对于编写高效的CUDA程序至关重要。

软件架构

CUDA软件架构定义了如何组织和执行并行计算任务，它通过线程、线程块和网格的层次结构，使开发者能够灵活地设计并行算法。这种软件架构与硬件架构紧密对应，充分利用了GPU的并行计算能力。

网格 (Grid)

线程块 0

线程块 1

线程块 2

...

线程 (Thread)

线程是CUDA程序的基本执行单元，是最小的并行计算单位。每个线程执行相同的程序代码，但可以处理不同的数据。线程在GPU上独立执行，具有自己的执行状态和寄存器。

线程的主要特点：

每个线程有自己的线程ID（threadIdx），用于标识线程在线程块中的位置
每个线程有自己的寄存器，用于存储局部变量
线程可以访问全局内存、常量内存和纹理内存
线程可以与同一线程块中的其他线程共享数据

线程的组织方式：

线程被组织成线程块（Thread Block）
线程块中的线程可以是一维、二维或三维的
线程块中的线程可以同步执行（使用__syncthreads()函数）

线程块 (Thread Block)

线程块是由多个线程组成的集合，线程块中的线程可以共享数据，并且可以通过同步机制来协调彼此的工作。线程块是CUDA编程的中层执行单元，对应于硬件中的SM。

线程块的主要特点：

每个线程块有自己的块ID（blockIdx），用于标识线程块在网格中的位置
线程块中的线程可以访问共享内存（Shared Memory）
线程块中的线程可以同步执行（使用__syncthreads()函数）
线程块的大小在程序执行时是固定的，最大为1024个线程（取决于GPU架构）

线程块的组织方式：

线程块被组织成网格（Grid）
线程块可以是一维、二维或三维的
线程块在SM上执行，一个SM可以同时执行多个线程块

网格 (Grid)

网格是由多个线程块组成的更大集合，网格中的所有线程块并行执行任务，网格的大小也在程序执行时固定。网格是CUDA编程的顶层执行单元，对应于硬件中的设备。

网格的主要特点：

网格是核函数（Kernel）的执行范围
网格中的线程块可以是一维、二维或三维的
网格的大小在程序执行时是固定的，但可以非常大（取决于GPU资源）
网格中的所有线程块并行执行，但不同线程块之间不能直接同步

CUDA线程层次结构：网格、线程块和线程

核函数 (Kernel)

核函数是在GPU上执行的函数，由网格中的所有线程并行执行。核函数是CUDA编程的核心，它定义了GPU上的计算任务。

核函数的主要特点：

核函数使用__global__声明符定义
核函数从CPU调用，在GPU上执行
核函数的调用语法为：kernel_name<<>>(arguments);
核函数不能有返回值，但可以通过参数传递结果

// 核函数示例：向量加法
__global__ void vectorAdd(int *a, int *b, int *c, int n) {
    // 计算线程的全局ID
    int i = blockIdx.x * blockDim.x + threadIdx.x;

    // 确保不越界
    if (i < n) {
        c[i] = a[i] + b[i];
    }
}

// 在CPU上调用核函数
int main() {
    int n = 1000;
    int *a, *b, *c;

    // 分配内存...

    // 启动核函数，使用10个线程块，每个线程块100个线程
    vectorAdd<<<10, 100>>>(a, b, c, n);

    // 等待GPU完成计算
    cudaDeviceSynchronize();

    // 释放内存...
}


执行模型

CUDA的执行模型定义了核函数如何在GPU上执行，它包括线程束（Warp）的概念和调度机制。

线程束（Warp）是GPU执行的基本单位，它由32个连续的线程组成。线程束中的所有线程在同一时钟周期内执行相同的指令，但可以处理不同的数据。

线程束的主要特点：

线程束是SM调度的基本单位
线程束中的所有线程在同一时钟周期内执行相同的指令
如果线程束中的线程需要执行不同的指令（分支分歧），则这些指令会被串行执行，降低性能
线程束中的线程可以有自己的执行状态和寄存器

CUDA的执行流程：

CPU调用核函数，指定网格和线程块的大小
GPU将线程块分配到可用的SM上
SM将线程块中的线程组织成线程束
SM调度线程束到CUDA核心上执行
线程束执行指令，处理数据
当所有线程束执行完毕，核函数返回

CUDA执行模型：CPU和GPU之间的层次结构

CUDA软件架构通过线程、线程块和网格的层次结构，提供了一种灵活而强大的并行编程模型。这种模型与硬件架构紧密对应，使开发者能够充分利用GPU的并行计算能力，编写高效的并行计算程序。

硬件与软件的映射

CUDA的一个重要特点是软件架构与硬件架构之间的紧密映射关系。理解这种映射关系对于编写高效的CUDA程序至关重要。

软件概念	硬件映射	特点
网格 (Grid)	设备 (Device)	整个GPU，包含所有SM和内存资源
线程块 (Thread Block)	流多处理器 (SM)	线程块在SM上执行，一个SM可以同时执行多个线程块
线程束 (Warp)	SM调度单元	32个线程组成的执行单元，是SM调度的基本单位
线程 (Thread)	CUDA核心	线程在CUDA核心上执行，一个CUDA核心可以执行一个线程
共享内存 (Shared Memory)	SM内部共享内存	线程块内线程共享的快速内存，容量有限
全局内存 (Global Memory)	设备内存	所有线程可访问的大容量内存，访问速度较慢

性能优化考虑

了解硬件与软件的映射关系可以帮助我们优化CUDA程序的性能：

线程块大小：线程块大小应该是32的倍数（线程束大小的倍数），以充分利用SM的资源
共享内存使用：合理使用共享内存可以减少全局内存访问，提高性能
内存合并访问：线程束中的线程应该访问连续的全局内存地址，以实现内存合并访问
分支分歧：避免线程束中的线程执行不同的指令路径，以减少性能损失
资源占用：了解SM的资源限制（如寄存器数量、共享内存大小），合理分配资源

// 优化的CUDA核函数示例
__global__ void optimizedMatrixMul(float *A, float *B, float *C, int n) {
    // 声明共享内存
    __shared__ float sA[TILE_SIZE][TILE_SIZE];
    __shared__ float sB[TILE_SIZE][TILE_SIZE];

    // 计算线程的全局ID
    int row = blockIdx.y * blockDim.y + threadIdx.y;
    int col = blockIdx.x * blockDim.x + threadIdx.x;

    float sum = 0.0f;

    // 分块计算矩阵乘法
    for (int tile = 0; tile < (n + TILE_SIZE - 1) / TILE_SIZE; ++tile) {
        // 将数据加载到共享内存
        if (row < n && tile * TILE_SIZE + threadIdx.x < n) {
            sA[threadIdx.y][threadIdx.x] = A[row * n + tile * TILE_SIZE + threadIdx.x];
        } else {
            sA[threadIdx.y][threadIdx.x] = 0.0f;
        }

        if (col < n && tile * TILE_SIZE + threadIdx.y < n) {
            sB[threadIdx.y][threadIdx.x] = B[(tile * TILE_SIZE + threadIdx.y) * n + col];
        } else {
            sB[threadIdx.y][threadIdx.x] = 0.0f;
        }

        // 等待所有线程完成数据加载
        __syncthreads();

        // 使用共享内存计算部分和
        for (int k = 0; k < TILE_SIZE; ++k) {
            sum += sA[threadIdx.y][k] * sB[k][threadIdx.x];
        }

        // 等待所有线程完成计算
        __syncthreads();
    }

    // 将结果写入全局内存
    if (row < n && col < n) {
        C[row * n + col] = sum;
    }
}


CUDA的硬件与软件映射关系是其高性能的关键。通过理解这种映射关系，开发者可以编写出充分利用GPU硬件特性的高效并行程序，实现数十倍甚至数百倍的性能提升。

工作原理概述

CUDA的工作原理基于三个核心概念：并行计算模型、内存模型和指令集体系结构。这三者共同构成了CUDA的核心工作机制，使GPU能够高效地执行大规模并行计算任务。

CUDA的核心思想是将计算任务分解为大量可以并行处理的子任务，然后利用GPU中的多个处理核心同时执行这些子任务。这种并行计算的方式可以显著提高计算效率，特别是在处理大规模数据集和复杂算法时效果尤为显著。

CUDA工作原理示意图

在CUDA架构中，程序被分为两个部分：主机端（Host）和设备端（Device）。主机端运行在CPU上，负责控制程序的执行流程和数据传输；设备端运行在GPU上，负责执行实际的计算任务。CUDA提供了丰富的API和编程模型，使得开发者能够方便地编写出高效的并行计算程序。

并行计算模型

CUDA采用的是一种SPMD（Single Program Multiple Data，单程序多数据）并行计算模式，即在多个线程上执行相同的指令，但是每个线程处理的数据不同。这种模型特别适合数据并行任务，如图像处理、科学计算和深度学习等。

主机端 (CPU)

设备端 (GPU)

线程 1

线程 2

线程 3

线程 4

...

线程束（Warp）执行模型

线程束的主要特点：

基本执行单位：线程束是GPU调度的基本单位，而不是单个线程
SIMT执行：单指令多线程（Single Instruction Multiple Thread）执行模式
同步执行：线程束中的所有线程在同一时钟周期内执行相同的指令
分支处理：如果线程束中的线程需要执行不同的指令路径（分支分歧），则这些指令会被串行执行，降低性能

任务分解与调度

CUDA的并行计算模型通过以下方式实现任务的分解与调度：

任务分解：将大的计算任务分解为多个小的子任务，每个子任务由一个线程执行
线程组织：将线程组织成线程块，多个线程块组成网格
资源分配：GPU将线程块分配到可用的SM上执行
线程调度：SM将线程块中的线程组织成线程束，并调度到CUDA核心上执行

// CUDA并行计算示例：向量加法
__global__ void vectorAdd(float *a, float *b, float *c, int n) {
    // 计算线程的全局ID
    int i = blockIdx.x * blockDim.x + threadIdx.x;

    // 每个线程处理一个元素
    if (i < n) {
        c[i] = a[i] + b[i];
    }
}

int main() {
    int n = 1000000;
    float *a, *b, *c;

    // 分配内存...

    // 启动核函数，使用1000个线程块，每个线程块1024个线程
    int blockSize = 1024;
    int gridSize = (n + blockSize - 1) / blockSize;
    vectorAdd<<<gridSize, blockSize>>>(a, b, c, n);

    // 等待GPU完成计算
    cudaDeviceSynchronize();

    // 释放内存...
}


CUDA的并行计算模型通过SPMD模式和线程束执行机制，实现了高效的并行计算。这种模型特别适合数据并行任务，能够充分利用GPU的数千个计算核心，实现数十倍甚至数百倍的性能提升。

内存模型

CUDA的内存模型是其高性能的关键，它提供了多种类型的内存，以满足不同的访问需求和性能要求。CUDA的内存模型包括主机内存（Host Memory）和设备内存（Device Memory）两部分，它们之间通过PCIe总线进行数据传输。

寄存器 (Register) 最快

共享内存 (Shared Memory) 快

常量内存/纹理内存 (Constant/Texture Memory) 中等

全局内存 (Global Memory) 慢

设备内存类型

内存类型	访问权限	访问速度	特点
寄存器 (Register)	线程私有	最快	容量小，由编译器分配，用于存储线程局部变量
共享内存 (Shared Memory)	线程块内共享	快	可编程缓存，需要显式管理，用于线程间数据共享
常量内存 (Constant Memory)	所有线程只读	较快	有缓存，适合广播数据，容量小（64KB）
纹理内存 (Texture Memory)	所有线程只读	较快	有缓存，适合2D空间访问模式，支持数据滤波
全局内存 (Global Memory)	所有线程读写	慢	容量大，需要显式管理，是主机与设备间数据传输的主要桥梁

内存访问优化

为了获得最佳性能，CUDA程序需要合理使用不同类型的内存，并优化内存访问模式：

内存合并访问：线程束中的线程应该访问连续的全局内存地址，以实现内存合并访问，提高内存带宽利用率
共享内存使用：将频繁访问的数据存储在共享内存中，减少全局内存访问次数
数据局部性：提高数据局部性，减少缓存未命中
内存传输优化：减少主机与设备间的数据传输，使用异步传输和计算重叠

CUDA内存层次结构示意图

统一内存模型

较新版本的CUDA引入了统一内存模型（Unified Memory），它简化了内存管理，使主机和设备能够共享同一地址空间：

单地址空间：主机和设备共享同一地址空间，无需显式拷贝数据
按需迁移：数据在主机和设备间按需迁移，对程序员透明
自动优化：系统根据访问模式自动优化数据放置
简化编程：减少了内存管理的复杂性，使编程更加简单

// 统一内存示例
__global__ void vectorAdd(float *a, float *b, float *c, int n) {
    int i = blockIdx.x * blockDim.x + threadIdx.x;
    if (i < n) {
        c[i] = a[i] + b[i];
    }
}

int main() {
    int n = 1000000;
    float *a, *b, *c;

    // 使用统一内存分配
    cudaMallocManaged(&a, n * sizeof(float));
    cudaMallocManaged(&b, n * sizeof(float));
    cudaMallocManaged(&c, n * sizeof(float));

    // 初始化数据（在CPU上）
    for (int i = 0; i < n; i++) {
        a[i] = i;
        b[i] = i * 2;
    }

    // 启动核函数
    int blockSize = 1024;
    int gridSize = (n + blockSize - 1) / blockSize;
    vectorAdd<<<gridSize, blockSize>>>(a, b, c, n);

    // 等待GPU完成计算
    cudaDeviceSynchronize();

    // 使用结果（在CPU上）
    for (int i = 0; i < 10; i++) {
        printf("c[%d] = %f\n", i, c[i]);
    }

    // 释放内存
    cudaFree(a);
    cudaFree(b);
    cudaFree(c);
}


CUDA的内存模型提供了多种内存类型，以满足不同的访问需求和性能要求。合理使用不同类型的内存，并优化内存访问模式，是编写高性能CUDA程序的关键。

指令集体系结构

CUDA的指令集体系结构包含了CUDA核函数（Kernel Function）和CUDA编译器（NVCC）两部分。通过这套指令集体系结构，CUDA实现了对GPU硬件的抽象，使开发者能够使用高级语言编写高效的并行计算程序。

CUDA源代码 (.cu)

NVCC编译器

设备代码 (PTX)

GPU执行

核函数（Kernel Function）

核函数是在GPU上执行的函数，由多个线程并行执行。核函数是CUDA编程的核心，它定义了GPU上的计算任务。

核函数的主要特点：

声明方式：使用__global__声明符定义
调用方式：从CPU调用，在GPU上执行
执行配置：通过<<>>指定网格和线程块的大小
返回值：不能有返回值，但可以通过参数传递结果
异步执行：核函数调用是异步的，CPU不会等待GPU完成计算

// 核函数示例：矩阵乘法
__global__ void matrixMul(float *A, float *B, float *C, int n) {
    // 计算线程的全局ID
    int row = blockIdx.y * blockDim.y + threadIdx.y;
    int col = blockIdx.x * blockDim.x + threadIdx.x;

    // 确保不越界
    if (row < n && col < n) {
        float sum = 0.0f;
        for (int k = 0; k < n; k++) {
            sum += A[row * n + k] * B[k * n + col];
        }
        C[row * n + col] = sum;
    }
}

// 在CPU上调用核函数
int main() {
    int n = 1024;
    float *A, *B, *C;

    // 分配内存...

    // 定义线程块和网格大小
    dim3 blockSize(16, 16);
    dim3 gridSize((n + blockSize.x - 1) / blockSize.x,
                  (n + blockSize.y - 1) / blockSize.y);

    // 启动核函数
    matrixMul<<<gridSize, blockSize>>>(A, B, C, n);

    // 等待GPU完成计算
    cudaDeviceSynchronize();

    // 释放内存...
}


CUDA编译器（NVCC）

CUDA编译器（NVCC）是NVIDIA提供的CUDA C/C++编译器，它将CUDA代码分离为主机代码（在CPU上执行）和设备代码（在GPU上执行），并分别编译它们。

NVCC的编译流程：

代码分离：将CUDA代码分离为主机代码和设备代码
设备代码编译：将设备代码编译为PTX（Parallel Thread Execution）代码
主机代码编译：将主机代码编译为本地机器代码
链接：将主机代码和设备代码链接成可执行文件

NVCC的主要特点：

语言扩展：支持CUDA C/C++语言扩展，如__global__、__device__、__shared__等
多平台支持：支持Windows、Linux、macOS等多种操作系统
多架构支持：支持多种GPU架构，如Fermi、Kepler、Maxwell、Pascal、Volta、Turing、Ampere等
优化选项：提供多种优化选项，如-O3、-use_fast_math等

PTX指令集

PTX（Parallel Thread Execution）是CUDA的虚拟指令集架构，它是一种低级的、与硬件无关的指令集，用于定义GPU上的并行计算操作。

PTX的主要特点：

虚拟指令集：与具体硬件无关，提供了一种抽象的GPU计算模型
并行执行：支持大规模并行线程执行
内存操作：提供丰富的内存操作指令，支持不同类型的内存访问
数学运算：提供单精度和双精度浮点运算指令
同步操作：提供线程同步和内存屏障指令

                        CUDA的指令集体系结构通过核函数和编译器，实现了对GPU硬件的抽象，使开发者能够使用高级语言编写高效的并行计算程序，而无需深入了解底层硬件细节。


工作原理总结

CUDA的工作原理基于并行计算模型、内存模型和指令集体系结构，这三者共同构成了CUDA的核心工作机制。通过这套机制，CUDA实现了高效的并行计算能力，为科学计算、深度学习、图像处理等领域提供了强大的加速能力。

关键要点

并行计算模型：采用SPMD模式，通过线程束执行机制实现高效的并行计算
内存模型：提供多种内存类型，满足不同的访问需求和性能要求
指令集体系结构：通过核函数和编译器，实现对GPU硬件的抽象
主机-设备分离：明确区分CPU（主机）和GPU（设备）的代码和内存，便于管理
异步执行：核函数调用是异步的，CPU和GPU可以并行工作

性能优化关键

线程组织：合理组织线程和线程块，充分利用GPU资源
内存访问：优化内存访问模式，减少全局内存访问
分支控制：减少线程束中的分支分歧，提高执行效率
资源利用：合理使用寄存器和共享内存，避免资源浪费
并行度：提高并行度，充分利用GPU的数千个计算核心

理解CUDA的工作原理对于编写高效的并行计算程序至关重要。通过深入理解并行计算模型、内存模型和指令集体系结构，开发者能够充分发挥GPU的并行计算能力，实现数十倍甚至数百倍的性能提升。

CUDA统一计算架构

info CUDA简介与背景

发展历程

核心价值

architecture CUDA架构详解

硬件架构

软件架构

settings CUDA工作原理

并行计算模型

内存模型

指令集体系结构

lightbulb CUDA的设计思想

SIMT架构

层级结构

内存层次

同步机制

编程模型

integration_instructions GoCV与CUDA的结合使用

GoCV CUDA包概述

环境要求

DNN模块的CUDA加速

OpenCV CUDA模块的同步调用

OpenCV CUDA模块的异步调用

build CUDA安装与配置

安装CUDA工具包

安装cuDNN库

编译OpenCV与CUDA支持

验证安装

常见问题解决

code 实例应用

图像处理加速

深度学习推理加速

视频处理流水线

性能对比

summarize 总结

核心优势

GoCV与CUDA的结合

未来展望

CUDA架构详解

architecture CUDA架构概述

memory 硬件架构

CUDA核心 (CUDA Core)

流多处理器 (SM, Streaming Multiprocessor)

设备 (Device)

内存层次结构

code 软件架构

线程 (Thread)

线程块 (Thread Block)

网格 (Grid)

核函数 (Kernel)

执行模型

compare_arrows 硬件与软件的映射

性能优化考虑

CUDA工作原理

settings 工作原理概述

view_comfy 并行计算模型

线程束（Warp）执行模型

任务分解与调度

storage 内存模型

设备内存类型

内存访问优化

统一内存模型

developer_board 指令集体系结构

核函数（Kernel Function）

CUDA编译器（NVCC）

PTX指令集

summarize 工作原理总结

关键要点

性能优化关键

CUDA简介与背景

CUDA架构详解

CUDA工作原理

CUDA的设计思想

GoCV与CUDA的结合使用

CUDA安装与配置

实例应用

总结

CUDA架构概述

硬件架构

软件架构

硬件与软件的映射

工作原理概述

并行计算模型

内存模型

指令集体系结构

工作原理总结
